一、產品介紹：

裝配式結構件抗彎撓度試驗機是用于檢測鋼筋混凝土結構件、鋼結構件在彎曲載荷下變形和承載能力的專用設備。主要用于模擬實際工作環境中的荷載條件，測試混凝土梁在受力過程中的變形和應力分布，從而評估其抗彎強度、剛度以及破壞形態等關鍵性能指標。

執行標準：

GB/T 50152-2012《混凝土結構試驗方法標準》

DB11/T 968-2021《預制混凝土構件質量檢驗標準》

JGJ1-2014《裝配式混凝土結構技術規程》

GB50204-2002《混凝土結構工程施工質量驗收規范》

二、技術參數：

試驗力：1000kN

試驗力測量范圍：2%~100%FS，全程不分檔

示值精度：±1%

位移測量范圍：0~200mm

分辨率：0.01mm

試驗速度：0.5mm/min-100mm/min

滿載高試驗速度：50mm/min

試驗附具:

分配梁：約1800*500*400mm

支輥：約1800*240*350mm

支撐小車：約1800*800*400mm

MAX可調整試驗空間(帶附具與小車后)：1200mm

主機下部平臺長度：6000mm

立柱間凈間距：2000mm

活塞行程：00mm

主機外形尺寸：約2350X6000X2580mm

控制柜外形尺寸：1150X665X860mm

泵站：7L/min,26MPa,4kW，三相，AC380V，自帶風冷器;

控制系統：全數字電液伺服控制:可進行等速試驗力、等速位移、試驗力保持、位移保持等試驗。

三、主要功能：

抗彎撓度測試：通過施加集中載荷或均布載荷，測量裝配式結構件（如預制梁、疊合板、桁架等）在彎曲狀態下的跨中撓度、支座沉降等變形參數，評估其剛度是否符合設計要求。

抗彎強度測試：逐步增加載荷直至構件破壞，測定其極限抗彎承載力、開裂荷載及破壞模式（如適筋破壞、超筋破壞），驗證結構安全性。

長期撓度監測：支持持載測試（如24小時恒載），測量構件在長期載荷作用下的蠕變撓度，模擬實際使用中的變形趨勢。

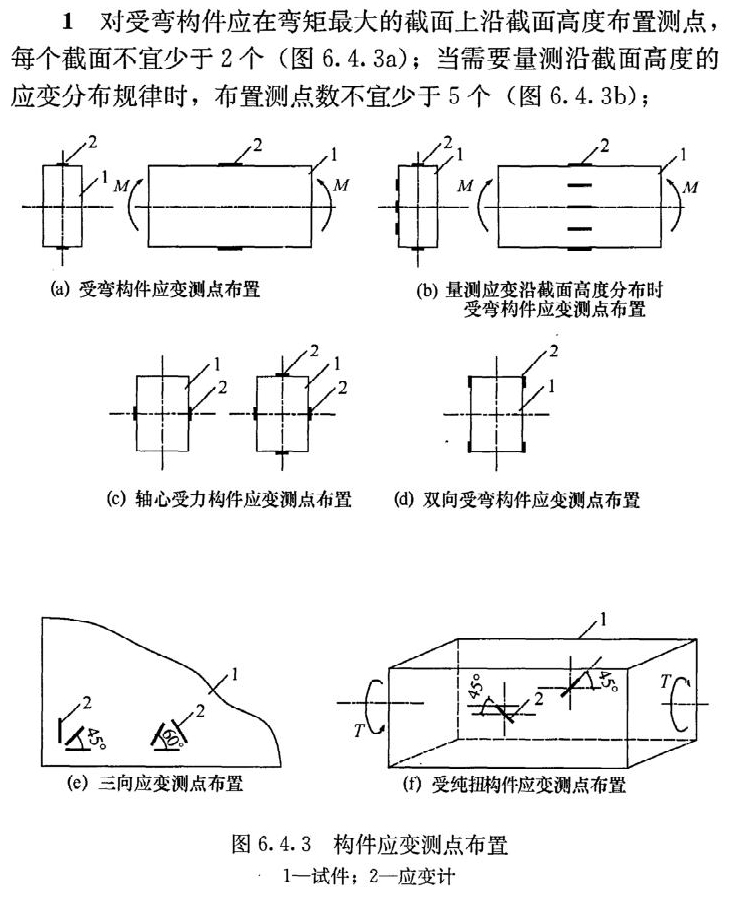

四、裝配式結構件抗彎撓度試驗機的應力點布置符合GB/T 50152-2012

五、試驗流程

1. 試驗前準備

試樣安裝：將構件平穩放置于支座上，調整支座中心距至設計值（誤差≤2mm），確保構件軸線與加載方向垂直。

傳感器布置：在跨中、1/4 跨、支座處安裝撓度計，在受拉鋼筋表面粘貼應變片，連接數據采集系統并校準零點。

2. 加載測試

預加載：施加 5%-10% 的額定載荷，檢查設備運行及數據采集是否正常，消除構件與支座間的間隙。

正式加載：

分級加載：每級載荷為預估極限荷載的10%，持載 5-10 分鐘，記錄撓度及裂縫開展情況。

破壞加載：當構件出現明顯裂縫或撓度突增時，以更慢速度加載至破壞，記錄極限載荷及破壞形態。

3. 數據處理

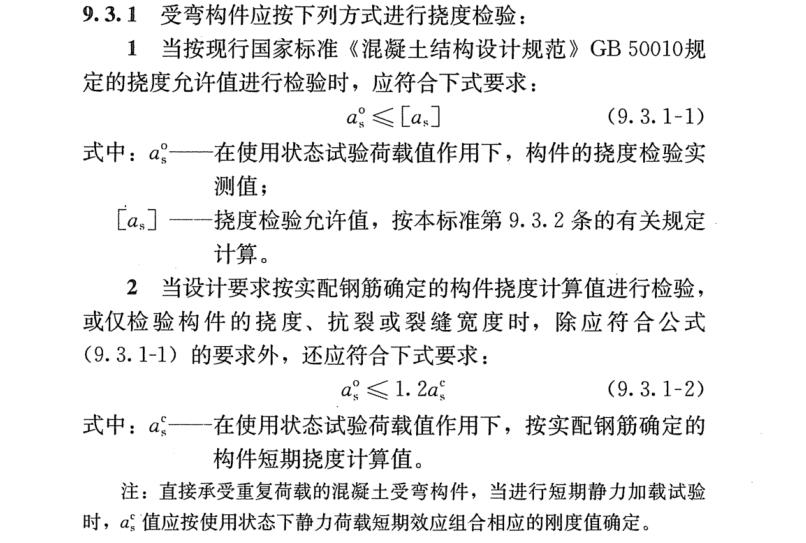

撓度計算：根據跨中實測位移減去支座沉降，計算凈撓度值，與規范允許值對比（如 GB 50010 規定撓度限值為 L/200）。
